به گزارش برق نیوز،  در دنیای تعمیرات الکترونیک، طراحی مدار و توسعه سیستم‌های Embedded، ابزار‌های اندازه‌گیری نقش مهمی در پیدا کردن خطا‌ها و بررسی عملکرد مدار دارند. دو ابزار پرکاربرد در این حوزه، اسیلوسکوپ (Oscilloscope) و لاجیک آنالایزر (Logic Analyzer) هستند. گاهی این دو دستگاه به‌دلیل شباهت ظاهری یا کاربرد‌های نزدیک با یکدیگر اشتباه گرفته می‌شوند، اما هرکدام برای بررسی نوع خاصی از اطلاعات طراحی شده‌اند. اسیلوسکوپ بیشتر برای مشاهده رفتار سیگنال‌های الکتریکی و تغییرات ولتاژ در طول زمان استفاده می‌شود، در حالی که لاجیک آنالایزر برای تحلیل سیگنال‌های دیجیتال و بررسی ارتباطات منطقی بین بخش‌های مختلف مدار کاربرد دارد.

در این مقاله تفاوت اسیلوسکوپ و لاجیک آنالایزر را بررسی می‌کنیم تا بتوانید براساس نوع کار، ابزار مناسب‌تری انتخاب کنید.

اسیلوسکوپ چیست و چه چیزی را اندازه‌گیری می‌کند؟

اسیلوسکوپ یکی از اصلی‌ترین تجهیزات اندازه‌گیری در آزمایشگاه‌های الکترونیک است که امکان مشاهده شکل موج سیگنال‌های الکتریکی را فراهم می‌کند.

این دستگاه معمولاً تغییرات ولتاژ را نسبت به زمان نمایش می‌دهد و به کاربر اجازه می‌دهد مواردی مانند دامنه سیگنال، فرکانس، نویز، اعوجاج و رفتار لحظه‌ای یک مدار را بررسی کند.

برای مثال، اگر بخواهید بدانید خروجی یک منبع تغذیه چقدر نویز دارد، یک سیگنال PWM چه شکلی دارد یا کلاک یک مدار دیجیتال چگونه رفتار می‌کند، اسیلوسکوپ یکی از ابزار‌های اصلی برای بررسی خواهد بود.

کاربرد‌های رایج اسیلوسکوپ در تعمیر و طراحی مدار

از کاربرد‌های متداول اسیلوسکوپ می‌توان به موارد زیر اشاره کرد:

• بررسی شکل موج خروجی مدار‌ها
• مشاهده نویز و نوسانات ناخواسته
• بررسی سیگنال‌های کلاک
• تحلیل PWM در مدار‌های کنترلی
• بررسی عملکرد منابع تغذیه
•  مشاهده رفتار قطعات در شرایط مختلف کاری

در تعمیر برد‌های الکترونیکی، اسیلوسکوپ می‌تواند اطلاعاتی ارائه دهد که با مولتی‌متر قابل مشاهده نیست؛ زیرا مولتی‌متر معمولاً مقدار میانگین یا لحظه‌ای ولتاژ را نشان می‌دهد، اما اسیلوسکوپ تغییرات سریع سیگنال را نمایش می‌دهد.

لاجیک آنالایزر چیست و چه کاری انجام می‌دهد؟

لاجیک آنالایزر یا تحلیل‌گر منطقی، ابزاری برای بررسی سیگنال‌های دیجیتال است. این دستگاه به جای نمایش دقیق شکل موج ولتاژ، وضعیت منطقی سیگنال‌ها را در طول زمان بررسی می‌کند.

در مدار‌های دیجیتال، بسیاری از اطلاعات به صورت صفر و یک منتقل می‌شوند. لاجیک آنالایزر می‌تواند تغییر وضعیت این سیگنال‌ها را ثبت کرده و در قالب داده قابل تحلیل نمایش دهد.

برای مثال، هنگام بررسی ارتباط بین یک میکروکنترلر و حافظه، ممکن است نیاز داشته باشید بدانید چه داده‌ای روی خطوط ارتباطی ارسال شده است. در چنین شرایطی لاجیک آنالایزر می‌تواند ابزار مناسبی باشد.

کاربرد لاجیک آنالایزر در سیستم‌های دیجیتال

مهم‌ترین کاربرد‌های لاجیک آنالایزر عبارت‌اند از:

• بررسی ارتباطات دیجیتال
• تحلیل پروتکل‌های UART، SPI و I۲C
• دیباگ سیستم‌های Embedded
• بررسی عملکرد میکروکنترلر‌ها
• مشاهده همزمان چند خط دیجیتال

یکی از مزیت‌های مهم لاجیک آنالایزر، تعداد کانال‌های بیشتر نسبت به بسیاری از اسیلوسکوپ‌ها است. این ویژگی باعث می‌شود برای بررسی سیستم‌هایی که چندین خط دیجیتال دارند کاربردی باشد.

تفاوت اسیلوسکوپ و لاجیک آنالایزر در یک نگاه

تفاوت اصلی این دو ابزار در نوع اطلاعاتی است که ارائه می‌دهند. اسیلوسکوپ به شما نشان می‌دهد سیگنال چه شکلی دارد، اما لاجیک آنالایزر بیشتر نشان می‌دهد چه داده‌ای منتقل شده است.

اسیلوسکوپ بهتر است یا لاجیک آنالایزر؟

پاسخ این سوال به نوع کار شما بستگی دارد. هیچ‌کدام از این دو ابزار به صورت مطلق جایگزین دیگری نیستند.

برای تعمیر برد کدام ابزار مناسب‌تر است؟

در بسیاری از کار‌های تعمیراتی، اسیلوسکوپ کاربرد بیشتری دارد؛ زیرا تعمیرکار نیاز دارد رفتار واقعی سیگنال‌ها، ولتاژ‌ها و نویز مدار را بررسی کند.

برای مثال:

• بررسی خروجی یک رگولاتور
• مشاهده سیگنال کلاک
• بررسی PWM
• پیدا کردن نوسانات غیرعادی

از مواردی هستند که اسیلوسکوپ می‌تواند کمک‌کننده باشد.

البته در برد‌هایی که ارتباطات دیجیتال پیچیده دارند، لاجیک آنالایزر نیز می‌تواند اطلاعات ارزشمندی ارائه دهد.

برای طراحی Embedded کدام ابزار بهتر است؟

در طراحی سیستم‌های Embedded، انتخاب ابزار به نوع مشکل بستگی دارد.

اگر مشکل مربوط به کیفیت سیگنال، نویز یا شکل موج باشد، اسیلوسکوپ اهمیت بیشتری دارد.

اگر مشکل مربوط به انتقال داده بین قطعات باشد، مانند ارتباط SPI یا I۲C، لاجیک آنالایزر می‌تواند بسیار کاربردی باشد.

آیا داشتن هر دو ابزار لازم است؟

در پروژه‌های حرفه‌ای، ترکیب اسیلوسکوپ و لاجیک آنالایزر می‌تواند دید کامل‌تری از عملکرد مدار ایجاد کند.

برای مثال، ممکن است یک ارتباط SPI از نظر داده درست باشد، اما شکل موج سیگنال مشکل داشته باشد. در این شرایط:

•  لاجیک آنالایزر محتوای داده را بررسی می‌کند.
•  اسیلوسکوپ کیفیت فیزیکی سیگنال را بررسی می‌کند.

به همین دلیل در برخی آزمایشگاه‌ها و تیم‌های طراحی، هر دو ابزار در کنار هم استفاده می‌شوند.

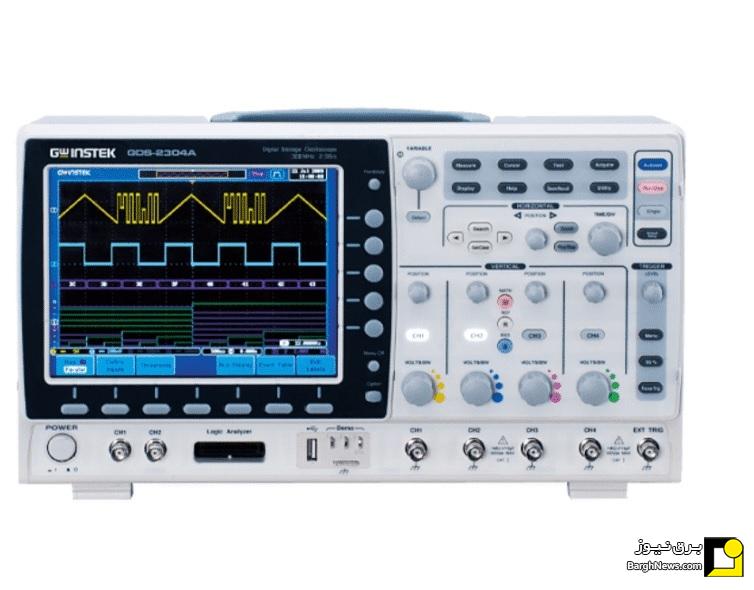

تفاوت Logic Analyzer و Mixed Signal Oscilloscope (MSO)

برخی اسیلوسکوپ‌های پیشرفته با نام Mixed Signal Oscilloscope یا MSO شناخته می‌شوند.

این دستگاه‌ها ترکیبی از کانال‌های آنالوگ اسیلوسکوپ و کانال‌های دیجیتال برای تحلیل منطقی هستند.

مزیت MSO این است که می‌تواند رفتار سیگنال آنالوگ و دیجیتال را همزمان نمایش دهد.

با این حال، انتخاب چنین دستگاهی باید براساس نیاز واقعی، مشخصات فنی و نوع پروژه انجام شود؛ زیرا همه کاربران به چنین قابلیتی نیاز ندارند.

هنگام خرید اسیلوسکوپ یا لاجیک آنالایزر به چه مشخصاتی توجه کنیم؟

انتخاب ابزار فقط براساس قیمت یا تعداد امکانات نباید انجام شود. مهم‌ترین معیار، کاربرد مورد انتظار است.

مشخصات مهم اسیلوسکوپ

هنگام بررسی اسیلوسکوپ به موارد زیر توجه کنید:

پهنای باند (Bandwidth)

پهنای باند مشخص می‌کند دستگاه تا چه محدوده‌ای از فرکانس‌ها را می‌تواند اندازه‌گیری کند.

نرخ نمونه‌برداری (Sample Rate)

نرخ نمونه‌برداری روی توانایی دستگاه در ثبت جزئیات سیگنال تأثیر دارد.

تعداد کانال

تعداد کانال بیشتر امکان مشاهده چند سیگنال به صورت همزمان را فراهم می‌کند.

حافظه ثبت داده

برای بررسی رویداد‌های طولانی‌تر، عمق حافظه اهمیت پیدا می‌کند.

مشخصات مهم لاجیک آنالایزر

برای لاجیک آنالایزر موارد زیر اهمیت دارند:

• تعداد کانال‌ها
• نرخ نمونه‌برداری
• قابلیت Decode پروتکل‌ها
• نرم‌افزار تحلیل داده
• سازگاری با نوع پروژه

اشتباهات رایج هنگام انتخاب بین اسیلوسکوپ و لاجیک آنالایزر

انتخاب فقط براساس قیمت

ارزان‌تر بودن همیشه به معنی انتخاب بهتر نیست. ممکن است یک ابزار ارزان پاسخگوی نیاز شما نباشد.

توجه بیش از حد به تعداد کانال

تعداد کانال مهم است، اما تنها معیار انتخاب نیست. کیفیت اندازه‌گیری و مشخصات فنی نیز اهمیت دارد.

خرید ابزار بدون مشخص کردن کاربرد

قبل از خرید باید مشخص باشد که هدف شما چیست:

• تعمیر برد؟

• طراحی مدار؟

• تحلیل ارتباط دیجیتال؟

• آموزش؟

انتخاب درست از شناخت نیاز شروع می‌شود.

جمع‌بندی | اسیلوسکوپ بخریم یا لاجیک آنالایزر؟

اسیلوسکوپ و لاجیک آنالایزر دو ابزار مکمل هستند، نه رقیب مستقیم.

اگر نیاز شما مشاهده شکل موج، بررسی نویز و تحلیل رفتار سیگنال است، اسیلوسکوپ معمولاً گزینه مناسب‌تری است.

اگر هدف شما بررسی ارتباطات دیجیتال و تحلیل داده‌های منتقل‌شده بین قطعات است، لاجیک آنالایزر می‌تواند انتخاب مناسبی باشد.

برای بسیاری از کاربران، انتخاب نهایی باید براساس نوع پروژه، سطح تجربه و مشخصات فنی مورد نیاز انجام شود.
