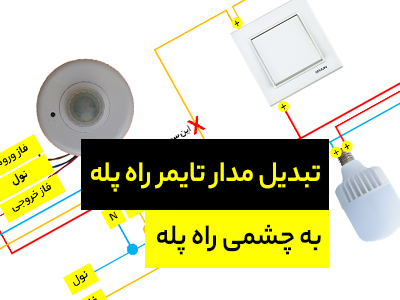

تبدیل تایمر راه پله به سنسور راه پله یا همان چشمی راه پله موضوع این آموزش برق ساختمان در کالنجی  است و نحوه تغییرات تغییر دادن سیم کشی ها را با همدیگر یاد خواهیم گرفت.

تبدیل تایمر راه پله به سنسور

به صورت کلی اگر می خواهیم تغییراتی در سیم کشی انجام بدهیم که در نتیجه آن تایمر راه پله ای که نصب هست رو غیر فعال کنیم و از مدار خارج کنیم و به جای آن سنسور راه پله نصب کنیم دو سناریو وجود دارد:

• سناریوی اول به این صورت است که ما چندین لامپ داریم که می خواهیم فقط با یک سنسور عمل کنند یعنی همزمان همه لامپ ها خاموش و روشن شوند.
• و سناریوی دوم به این صورت است که شخصی که جلوی هر لامپ عبور کرد همان لامپ روشن شود که در این حالت می توانیم از از سنسور هایی که لامپ سرخود دارند استفاده کنیم.

در ادامه به حالت های مختلف سیم بندی این موارد می پردازیم.

قبل از اینکه نحوه تغییر دادن سیم کشی و حذف تایمر رو توضیح بدیم لازم هست که مدار داخلی تایمر راه پله و مدار سنسور راه پله رو یاد بگیریم که بتونیم با توجه به مدار تایمری که نصب بوده تغییرات رو اعمال کنیم.

مدار تایمر راه پله

همانطور که می دانید تایمرهای راه پله سه پیچ دارند که یکی فاز یکی نول و یکی از پیچ ها هم پیچ مشترک بین خروجی کلید یا همان شستی و لامپ است که در پایین نقشه سیم کشی آن را مشاهده می کنید.

مدار سنسور راه پله

در مدار سنسور راه پله همانطور که در تصویر زیر مشخص است ما در سنسورها سه رشته سیم داریم که یکی از رشته ها فاز، رشته دیگری هم نول است که این فاز و نول جهت تغذیه سنسور استفاده می شود و یک رشته هم فاز خروجی است که مستقیم به مصرف کننده متصل می‌شود، این اساس کار سنسور های راه پله است.

فرایند تغییر سیم کشی در حالتی که یک سنسور کلی داریم

همانطور که در ابتدای مقاله توضیح دادیم دو سناریو داشتیم که یکی از سناریو ها این بود که ما یک سنسور داشته باشیم که کل لامپ ها را خاموش و روشن می کند که در تصویر پایین سیم کشی آن را خدمتتان توضیح دادیم.

همانطور که در تصویر هم مشخص است ما تایمر را حذف می‌کنیم و به جای آن سنسور نصب می‌کنیم و تنها کاری که باید انجام می دهیم این است که سیمی که از فاز به ورودی کلیدها رفته را قطع کنیم(با ضربدر مشخص شده) و فاز سنسور به فاز شبکه و نول هم به نول شبکه وصل کرده و L تایمر هم به خروجی سنسور وصل میکنیم.

فرایند تغییر سیم کشی در حالتی که هر لامپ به صورت مستقل کنترل شود

حالا میریم سراغ سناریو دوم که گفتیم هر لامپ به تنهایی کنترل شود به این صورت که هر شخصی که جلوی هر لامپ عبور کرد همان لامپ روشن یا خاموش شود.

برای این کار می‌توانیم از سنسورهایی که لامپ سر خود دارند استفاده کنیم و کار خاصی نیاز نیست در سیم کشی مان انجام دهیم کافی است که تایمر را کلا از مدار خارج کنیم و تنها سیمی که به L تایمر متصل بوده را مستقیم به فاز وصل میکنیم به همین راحتی می توانیم سیم کشی را از حالت تایمری به حالت سنسوری تغییر دهیم.
