در این مقاله میخواهیم  طریقه بستن فتوسل به کنتاکتور را یاد بگیریم ، چرا می آییم از کنتاکتور در کنار فتوسل استفاده میکنیم؟ به این خاطر که خود فتوسل تا یک اندازه جواب نمی دهد بگزارید مثال بزنم چند خط روشنایی داریم یا تعداد زیادی پروژکتور داریم و قطعا با این همه لامپ فتوسل نمی تواند جواب گو باشد.بنابراین می آییم آن را به کنتاکتور وصل میکنیم و روی عمر کنتاکتور هم تاثیر دارد.

نحوه خواندن مقادیر روی فتوسل

روی فتوسل یک سری مشخصات نوشته که تا چند آمپر جواب میده و ورودی و خروجی کدوم سیم هستش.مشخصاتی که روی فتوسلی که در عکس میبینید نوشته  10A و input:B&W  output:W&R  به این معنی که تا 10 آمپر جریان جواب میده و سیم سیاه و سفید ورودی هستش (سیم سیاه به فاز و سیم سفید به نول وصل میشه) و سیم قرمز و سفید به خروجی (سیم قرمز به A1 وسیم سفید به نول که در اینجا میبینیم یک سیم سفید وجود داره که مشترکه) وصل میشه.در اینجا فرقی نمیکنه که فتوسل چند آمپر باشه آمپرش کم باشه از نظر اقتصادی هم به صرفه تر هست .

نحوه وصل کردن فتوسل به کنتاکتور کلید دار

همانطور که در ویدیوی بالا توضیح دادیم در این مدار از کنتاکتور کلید دار استفاده کرده ایم که علاوه بر خاموش و روشن شدن لامپ به صورت خودکار توسط فتوسل، این امکان را هم داشته باشیم که اگر فتوسل خراب شد یا در مواقع ضروری بتوانیم لامپ را به صورت دستی با کلید روی کنتاکور قطع و وصل کنیم.

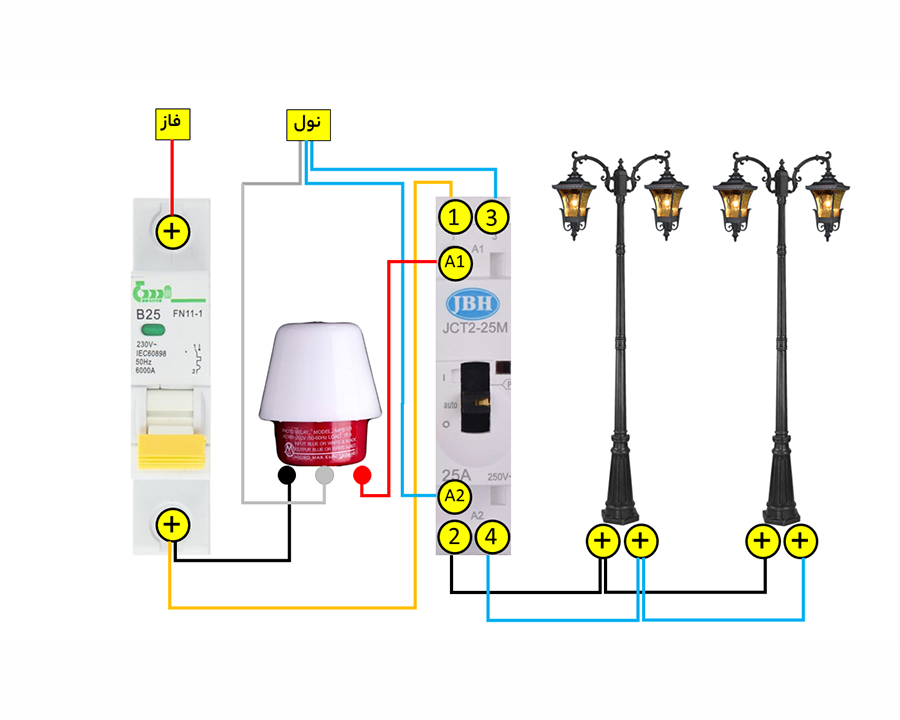

نقشه سیم بندی فتوسل با کنتاکتور کلید دار

در تصویر زیر نقشه سیم بندی این مدار را مشاهده میکنید.

اگر از کنتاکتور سه فاز استفاده می کنید ورودی کنتاکتور فرقی نمیکنه که سیم سه فاز وصل باشه یا تک فاز چونکه خروجی ما سه فاز نیست یعنی میشه یک سیم تک فاز آورد و بین ورودی انشعاب گرفت و بسته به شرایطی که نیاز هست اون رو میبندیم در این جا 1 2 3 ورودی هستش,نکته بعدی اینکه اگه سیم A1 و A2 را جابجا ببندیم اشکالی پیش نمی یاد به خاطر ترتیبش معمولا خروچی فتوسل رو به A1 و A2 رو به نول وصل می کنن (چونکه A1 و A2 دو سر بوبین هستش و فرقی نمیکنه که به کدوم وصل شه) و 4 5 6 هم خروجی کنتاکتور هست و اون ها رو به لامپ ، پروژکتور و هر چیزی که قراره روشن خاموش شه وصل میکنیم به تمام چیزایی که قراره وصل شه هم توجه میکنیم که چقدر جریان میکشه.

مثلا قراره 9 تا نورافکن 1000 وات وصل بشه خب ما میایم 9 رو ضرب 1000 میکنیم که میشه 9000 وات. اینو تقسیم بر 220 میکنیم میشه 40/90

خب این همه جریان رو با خود فتوسل نمیشه مدیریت کرد ,یه کنتاکتور 16A کافیه

جریان رو میشه از این فرمول بدست آورد

I=P/V    جریان (آمپر) = توان (وات) تقسیم بر ولتاژ (ولت)

اگر بیایم کنتاکتور 16 آمپر بگیریم برای این مقدار جریان کافیه چون هر ورودی کنتاکتور حداکثر 16 آمپر میتونه از خودش عبور بده که ما میتونیم اون رو بین ورودی ها تقسیم کنیم.
