به گزارش برق نیوز، انتخاب تجهیزات برق صنعتی نقش مهمی در ایمنی، پایداری و بهره وری تاسیسات الکتریکی دارد. استفاده از تجهیزات نامناسب می‌تواند باعث افزایش هزینه‌های تعمیر و نگهداری، توقف خطوط تولید و آسیب به موتور‌های الکتریکی و سایر مصرف کننده‌ها شود.

به همین دلیل، هنگام خرید تجهیزات باید علاوه بر قیمت، مشخصات فنی، شرایط بهره برداری، نوع بار و سطح حفاظت مورد نیاز را بررسی کرد. کنتاکتور، کلید‌های حفاظتی و خازن اصلاح ضریب توان از تجهیزات پرکاربرد در تابلو‌های برق هستند که انتخاب صحیح آن‌ها به عملکرد مطمئن‌تر سیستم کمک می‌کند.

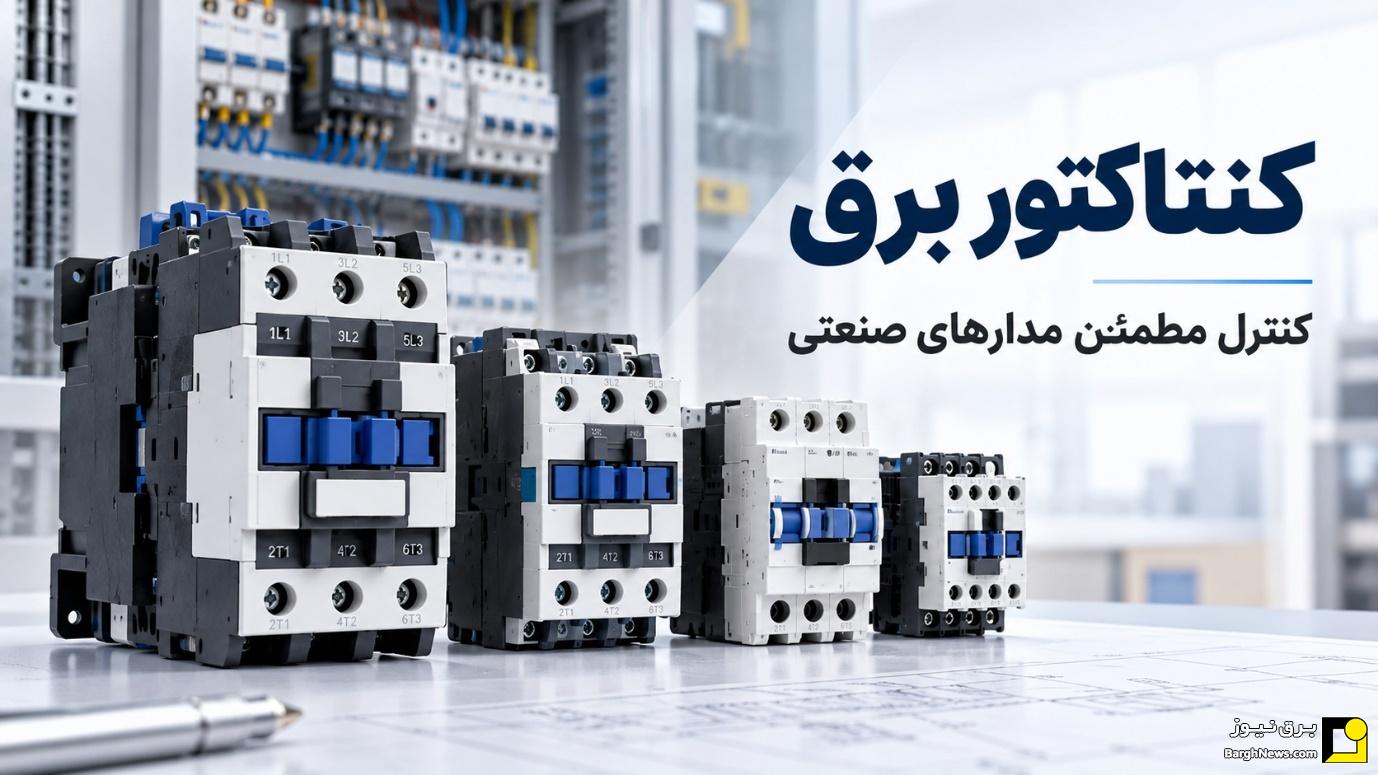

کنتاکتور برق؛ کنترل مطمئن مدار‌های صنعتی

کنتاکتور یکی از تجهیزات اصلی در مدار‌های فرمان و قدرت است که برای قطع و وصل کنترل شده مدار‌های الکتریکی، به ویژه در راه اندازی موتور‌های صنعتی، پمپ ها، سیستم‌های تهویه و خطوط تولید استفاده می‌شود. هنگام انتخاب کنتاکتور باید جریان کاری، ولتاژ بوبین، نوع بار، تعداد دفعات قطع و وصل و شرایط محیطی را در نظر گرفت.

برای مثال، کنتاکتوری که برای بار مقاومتی مناسب است، لزوما برای راه اندازی مستقیم موتور الکتریکی انتخاب مناسبی نیست. رده کاربردی تجهیز، مانند AC-۱ یا AC-۳، در انتخاب صحیح اهمیت دارد؛ زیرا شرایط قطع و وصل بار‌های مختلف یکسان نیست. همچنین ظرفیت کنتاکتور باید با توان و جریان مصرف کننده هماهنگ باشد و حفاظت اضافه بار موتور به صورت مناسب تامین شود.

برای بررسی مشخصات و مدل‌های موجود می‌توان به صفحه کنتاکتور برق در سایت XKOREN مراجعه کرد. پیش از خرید، مشخصات درج شده در کاتالوگ محصول باید با نیاز واقعی مدار مطابقت داده شود.

کلید‌های حفاظتی؛ محافظت در برابر اضافه جریان و اتصال کوتاه

کلید‌های حفاظتی با هدف کاهش خطرات ناشی از خطا‌های الکتریکی و محافظت از سیم کشی و تجهیزات به کار می‌روند. انتخاب آن‌ها باید بر اساس جریان مصرف کننده، سطح اتصال کوتاه احتمالی، نوع مدار و الزامات حفاظتی پروژه انجام شود.

فیوز مینیاتوری یا MCB معمولا برای حفاظت مدار‌های انشعابی در برابر اضافه بار و اتصال کوتاه استفاده می‌شود. کلید اتوماتیک کمپکت یا MCCB نیز در بسیاری از تابلو‌های صنعتی، برای حفاظت فیدر‌ها و بار‌های بزرگ‌تر کاربرد دارد و بسته به مدل، قابلیت تنظیم برخی پارامتر‌های حفاظتی را فراهم می‌کند.

در انتخاب کلید باید جریان نامی، منحنی قطع، قدرت قطع و هماهنگی آن با کابل و تجهیزات بالادست و پایین دست بررسی شود. انتخاب کلید با آمپراژ بالاتر صرفا برای جلوگیری از قطع مکرر، راهکار ایمنی نیست؛ زیرا ممکن است حفاظت لازم از کابل یا مصرف کننده را مختل کند. همچنین کلید محافظ جان برای تشخیص جریان نشتی به کار می‌رود و به تنهایی جایگزین حفاظت اضافه جریان نیست، مگر آنکه تجهیز ترکیبی مناسب استفاده شود.

تفاوت تجهیزات کنترلی و حفاظتی

یکی از نکات مهم در طراحی تابلو برق، تفاوت وظیفه تجهیزات کنترلی و حفاظتی است. کنتاکتور برای کنترل قطع و وصل مدار طراحی شده، اما به تنهایی حفاظت کامل در برابر اضافه بار و اتصال کوتاه را فراهم نمی‌کند. در مقابل، کلید حفاظتی برای قطع مدار هنگام بروز شرایط خطای مشخص به کار می‌رود.

در مدار راه اندازی موتور، ترکیب کنتاکتور، رله اضافه بار و کلید مناسب باید متناسب با مشخصات موتور و الزامات هماهنگی حفاظتی انتخاب شود. این هماهنگی می‌تواند احتمال آسیب به تجهیزات را کاهش دهد و در زمان بروز خطا، شرایط ایمن تری برای مدار فراهم کند. طراحی نهایی باید با توجه به استاندارد‌های مرتبط و شرایط واقعی بهره برداری انجام شود.

خازن اصلاح ضریب توان؛ مدیریت توان راکتیو

در بسیاری از واحد‌های صنعتی، موتور‌های القایی و بار‌های سلفی موجب مصرف توان راکتیو می‌شوند. استفاده اصولی از خازن اصلاح ضریب توان می‌تواند ضریب توان را بهبود دهد و در شرایط مناسب، جریان مورد نیاز شبکه را کاهش دهد. انتخاب خازن یا بانک خازنی باید بر اساس اندازه گیری بار، ضریب توان فعلی، مقدار مورد نیاز اصلاح و تغییرات مصرف در طول زمان انجام شود.

وجود هارمونیک در شبکه نیز اهمیت زیادی دارد. در تاسیساتی که بار‌های غیرخطی مانند درایو‌ها و منابع تغذیه سوئیچینگ استفاده می‌شوند، بررسی کیفیت توان پیش از نصب بانک خازنی ضروری است؛ زیرا انتخاب نامناسب می‌تواند احتمال تشدید هارمونیکی و آسیب به تجهیزات را افزایش دهد. در چنین شرایطی، ممکن است استفاده از راکتور مناسب یا راهکار‌های اصلاح کیفیت توان ضرورت داشته باشد.

معیار‌های مهم برای خرید تجهیزات برق صنعتی

برای انتخاب تجهیزات مناسب، ابتدا باید مشخصات مصرف کننده و شرایط بهره برداری مشخص شود. ولتاژ و جریان کاری، نوع بار، دمای محیط، میزان رطوبت و گردوغبار، دفعات راه اندازی و سطح اتصال کوتاه از عوامل تاثیرگذار هستند. همچنین باید ظرفیت تجهیزات کنترلی و حفاظتی با سطح مقطع کابل، توان مصرف کننده و شرایط نصب هماهنگ باشد.

بررسی کاتالوگ سازنده، استاندارد‌های مرتبط، اصالت کالا، امکان تامین مجدد و دسترسی به اطلاعات فنی نیز در تصمیم گیری اهمیت دارد. مقایسه محصولات صرفا بر اساس قیمت ممکن است در بلندمدت هزینه‌های بیشتری ایجاد کند؛ زیرا کیفیت نامناسب یا انتخاب اشتباه می‌تواند به توقف تجهیزات و افزایش هزینه تعمیرات منجر شود.

برای آشنایی با محصولات و مشخصات تجهیزات برق صنعتی، سایت XKOREN می‌تواند نقطه شروعی برای بررسی گزینه‌های موجود باشد. در زمان انتخاب، بهتر است اطلاعات فنی هر مدل با نیاز پروژه تطبیق داده شود و در صورت پیچیدگی مدار، طراحی و هماهنگی حفاظتی به کارشناس برق سپرده شود.

جمع بندی

انتخاب تجهیزات برق صنعتی باید بر پایه مشخصات فنی، شرایط واقعی کار و الزامات ایمنی انجام شود. کنتاکتور مناسب، کلید حفاظتی با قدرت قطع کافی و خازن متناسب با وضعیت شبکه، هر کدام وظیفه مشخصی در عملکرد سیستم دارند.

بررسی هماهنگی میان تجهیزات و انتخاب محصول بر اساس کاتالوگ معتبر، به کاهش خطا و افزایش قابلیت اطمینان تاسیسات کمک می‌کند. پیش از خرید، نیاز‌های پروژه را مشخص کنید و به جای تکیه بر قیمت یا آمپراژ به تنهایی، مجموعه عوامل فنی و شرایط بهره برداری را در تصمیم نهایی در نظر بگیرید.
