به گزارش برق نیوز، در سامانه‌های اتوماسیون و توزیع برق مدرن، مدیریت ایمن جریان‌های نامی و هجومی از اساسی‌ترین اولویت‌های مهندسی به شمار می‌رود. برخلاف مدار‌های ساده روشنایی و فرمان، تجهیزات کنترل موتور و بار‌های سلفی سنگین نیازمند کلید‌هایی با سرعت قطع و وصل بالا و طول عمر مکانیکی و الکتریکی طولانی هستند. کنتاکتور‌ها به عنوان رله‌های الکترومغناطیسی با ظرفیت قطع بالا، واسط اصلی میان فرمان‌های کنترلی (مانند خروجی‌های PLC، کلید‌های فرمان یا تایمرها) و مصرف‌کننده‌های توان بالا به حساب می‌آیند.

. تحلیل دقیق دسته‌بندی‌های بهره‌برداری، شناخت استاندارد‌های حرارتی و ولتاژی و بررسی عوامل مؤثر بر  قیمت کنتاکتور به مهندسان و مدیران تاسیسات کمک می‌کند تا انتخابی بهینه، ایمن و مقرون‌به‌صرفه داشته باشند.

با وجود تنوع گسترده برند‌ها و مدل‌ها در بازار، عدم تطابق میان مشخصات فنی مدار با قابلیت‌های نامی کلید، موجب فرسودگی زودهنگام پلاتین‌ها، جوش خوردن کنتاکت‌ها و در نهایت آسیب دیدن الکتروموتور‌ها و ترانسفورماتور‌ها می‌شود. از این رو، ارزیابی دقیق متغیر‌های مهندسی پیش از اقدام به خرید، گامی حیاتی در طراحی تابلو‌های برق است.

اصول کارکرد و معیار‌های فنی در انتخاب کنتاکتور

یک کنتاکتور صنعتی از بخش‌های کلیدی شامل بوبین مغناطیسی، هسته ثابت و متحرک، فنر بازگرداننده، کنتاکت‌های اصلی قدرت، کنتاکت‌های کمکی فرمان و محفظه جرقه‌گیر تشکیل شده است. جریان عبوری از بوبین باعث ایجاد میدان مغناطیسی، جذب هسته متحرک و بسته شدن کنتاکت‌های قدرت می‌شود؛ با قطع ولتاژ بوبین نیز فنر، هسته را به وضعیت عادی بازمی‌گرداند.

برای انتخاب دقیق این تجهیز در یک پروژه مهندسی، باید پارامتر‌های زیر به عنوان متغیر‌های اصلی مورد تحلیل قرار گیرند:

1. دسته‌بندی‌های بهره‌برداری طبق استاندارد IEC ۶۰۹۴۷: نوع بار متصل به مدار، ماهیت جریان را تعیین می‌کند. بار‌های اهمی خالص مانند هیتر‌ها با استاندارد AC-۱ شناخته می‌شوند، در حالی که الکتروموتور‌های قفس‌سنجابی که نیازمند راه‌اندازی، ترمز جریان مخالف یا تغییر جهت چرخش هستند در دسته‌های AC-۳ و AC-۴ جای می‌گیرند. هر دسته، ضرایب تحمل جریان و قوس الکتریکی متفاوتی را به کلید تحمیل می‌کند.
2. جریان نامی و توان نامی موتور: ابعاد پلاتین‌ها و سطح مقطع رسانا‌های داخلی باید متناسب با حداکثر جریان کار نامی و جریان اتصال‌کوتاه احتمالی انتخاب شوند تا از گرمایش بیش از حد جلوگیری به عمل آید.
3. مشخصات بوبین تحریک: ولتاژ کاری بوبین (۲۴ ولت DC، ۱۱۰ ولت AC، ۲۲۰ ولت AC یا ۳۸۰ ولت AC) و میزان توان مصرفی آن در لحظه وصل و نگهداشت، نقشی مستقیم در پایداری منبع تغذیه تابلوی کنترل ایفا می‌کند.
4. طول عمر مکانیکی و الکتریکی: تعداد چرخه‌های قطع و وصل بدون بار (عمر مکانیکی) و تحت بار کامل (عمر الکتریکی) نشان‌دهنده کیفیت آلیاژ پلاتین‌ها (ترکیبات نقره-اکسید کادمیم یا نقره-اکسید قلع) و سازوکار اطفا قوس الکتریکی است.

جایگاه برند‌های معتبر در پایداری خطوط

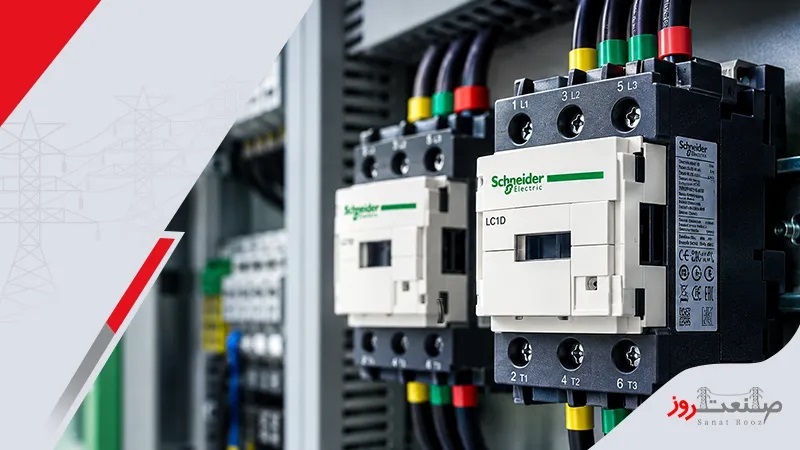

در پروژه‌های حساس پتروشیمی، فولاد، سیمان و صنایع غذایی که توقف ناگهانی خط تولید زیان‌های سنگین مالی به بار می‌آورد، اتکا به تجهیزاتی با کیفیت اثبات‌شده ضروری است. در این میان، کنتاکتور اشنایدر الکتریک (به‌ویژه خانواده شناخته‌شده TeSys) به دلیل طراحی ارگونومیک، بازدهی بالای سیستم اطفا قوس، قابلیت اتصال آسان بی‌متال و اضافه شدن ماژول‌های کمکی، به عنوان استانداردی مرجع در طراحی تابلو‌های برق صنعتی شناخته می‌شود.

مزیت اصلی تجهیزاتی در این سطح، دوام بالای پلاتین‌ها در چرخه‌های کاری مداوم و پایداری ولتاژ نامی عایق‌بندی است. مقاومت مکانیکی بالای بدنه در برابر شوک و لرزش‌های صنعتی نیز از باز شدن ناخواسته اتصالات جلوگیری می‌کند.

جدول مقایسه دسته‌بندی‌های بهره‌برداری پرکاربرد

دسته AC-۱ برای بار‌های غیرسلفی یا با ضریب توان بالا کاربرد دارد؛ در این حالت تنش جرقه‌زنی روی پلاتین‌ها پایین است و کلید با استهلاک کمتری کار می‌کند.

دسته AC-۲ مخصوص موتور‌های روتور سیم‌پیچی‌شده است که در راه‌اندازی و توقف، جریان هجومی متوسطی به کلید تحمیل می‌کنند و نیازمند تحمل گشتاور استارت هستند.

دسته AC-۳ پرکاربردترین رده در صنایع به شمار می‌رود و برای موتور‌های قفس‌سنجابی مانند پمپ‌ها، فن‌ها و نوار نقاله‌ها استفاده می‌شود. در این حالت، کلید باید توانایی قطع جریان را در حین کار موتور داشته باشد و جریان راه‌اندازی می‌تواند تا ۷ برابر جریان نامی برسد.

دسته AC-۴ سخت‌ترین شرایط کاری را ایجاد می‌کند؛ در این رده، کلید باید مدار را هنگام راه‌اندازی، سرعت صفر و معکوس‌سازی مکرر قطع کند که تنش حرارتی بسیار شدیدی به پلاتین‌ها وارد می‌شود و به همین دلیل به تجهیزاتی با کیفیت بالاتر نیاز دارد.

عوامل تعیین‌کننده قیمت کنتاکتور و تحلیل اقتصادی خرید

بررسی بهای تمام‌شده تجهیزات تابلویی تنها به عدد درج‌شده در پیش‌فاکتور محدود نمی‌شود. در تحلیل هزینه مالکیت کل، عواملی مانند نرخ استهلاک، هزینه توقف خط و نیاز به تعمیرات دوره‌ای باید منظور شوند. عوامل کلیدی تعیین‌کننده قیمت کنتاکتور عبارتند از:

• کیفیت و ضخامت آلیاژ پلاتین‌ها: استفاده از فلزات گران‌بها و فناوری تفجوشی در کنتاکت‌ها، مقاومت به سایش و پایداری هدایت الکتریکی را بالا برده و بالطبع بهای تمام‌شده را افزایش می‌دهد.
• ظرفیت آمپراژ و سایز بدنه: با افزایش رنج آمپری (از ۹ آمپر تا فراتر از ۸۰۰ آمپر)، ابعاد شینه‌ها، عایق‌ها و هسته بوبین بزرگ‌تر شده و در نتیجه قیمت افزایش می‌یابد.
• فناوری بوبین الکترونیکی و دامنه ولتاژ گسترده: مدل‌های مجهز به درایور بوبین الکترونیکی با کاهش توان مصرفی و عملکرد بدون لرزش در نوسانات ولتاژ، ارزش افزوده بالاتری ایجاد می‌کنند.
• اصالت کالا و تأییدیه‌های بین‌المللی: وجود گواهینامه‌های رسمی مانند CE، UL و KEMA سلامت آزمون‌های اتصال‌کوتاه و اشتعال‌پذیری را تضمین می‌کند و تفاوت قیمتی با نسخه‌های غیراستاندارد یا تقلبی را توجیه می‌نماید.

ریسک‌های استفاده از تجهیزات فاقد اصالت و راهکار‌های ارزیابی

ورود قطعات غیراصلی به بازار همواره یکی از دغدغه‌های جدی پیمانکاران و مهندسان برق بوده است. تجهیزات تقلبی به دلیل استفاده از آلیاژ‌های بی‌کیفیت مانند مس ناخالص به‌جای پلاتین‌های نقره، به سرعت دچار ذوب‌شدگی موضعی، جرقه شدید و حتی آتش‌سوزی در داخل تابلو می‌شوند. خرابی این قطعات می‌تواند ترانسفورماتور‌ها و موتور‌های متصل را با خطر دو فاز شدن مواجه کند.

برای جلوگیری از بروز چنین خطراتی، رجوع به منابع تأمین معتبر و پلتفرم‌های تخصصی در حوزه برق صنعتی الزامی است. فروشگاه آنلاین تجهیزات برق صنعتی صنعت روز با تمرکز بر عرضه محصولات اورجینال، ارائه اطلاعات فنی دقیق و شفافیت در قیمت‌گذاری، فرآیند مقایسه، استعلام و انتخاب مطمئن تجهیزات تابلویی را برای صنایع و مهندسان فراهم می‌سازد. مراجعی از این دست، با تأمین کالای شناسنامه‌دار به پروژه‌ها امکان می‌دهند تا تعادلی پایدار میان کیفیت فنی و بهره‌وری اقتصادی برقرار کنند.

سخن پایانی

مهندسی دقیق تابلوی برق با تطبیق دقیق رده‌های بهره‌برداری، تحلیل شرایط محیطی و پایش مداوم بار امکان‌پذیر است. ارزیابی مهندسی فاکتور‌های سازنده قیمت کنتاکتور در کنار انتخاب برند‌های آزمون‌پذیرفته مانند کنتاکتور اشنایدر و بهره‌گیری از بستر تخصصی صنعت روز، ایمنی الکتریکی تجهیزات کارخانجات را تضمین کرده و از تحمیل هزینه‌های ناشی از خاموشی ناخواسته جلوگیری به عمل می‌آورد.
