به گزارش برق نیوز، در صنایع نفت، گاز، پتروشیمی، فولاد، سیمان و معادن، محرکه‌های الکتریکی با توان چندصد کیلووات در شرایط سخت بهره‌برداری — نوسان دمای محیط، گرد و غبار هادی، ارتعاش و اضافه‌بار ضربه‌ای — به‌طور پیوسته در سرویس هستند. در این فضا، انتخاب اینورتر صنعتی (Variable Frequency Drive) صرفاً بر مبنای توان اسمی کافی نیست؛ معیار تعیین‌کننده، ظرفیت اضافه‌بار (Overload Capacity)، پایداری کنترل در سرعت پایین، راه‌اندازی مجدد پس از قطع برق و انعطاف پارامتردهی است.

سری‌های GD و CH اینورتر اینوت با کلاس‌بندی G (کاربرد عمومی / گشتاور ثابت) و P (پمپ و فن) نسبت اضافه‌بار تا ۱۵۰٪ جریان نامی برای ۶۰ ثانیه و ۱۸۰٪ برای ۱۰ ثانیه را پوشش می‌دهند. همین نسبت، مرز تفکیک درایو معمولی از درایو مناسب کاربرد سنگین است. در ادامه، قابلیت‌های پارامتردهی اینوت و رفتار این خانواده در بار‌های سنگین از دید مهندسی بررسی می‌شود.

قابلیت‌های پارامتردهی اینورتر‌های اینوت

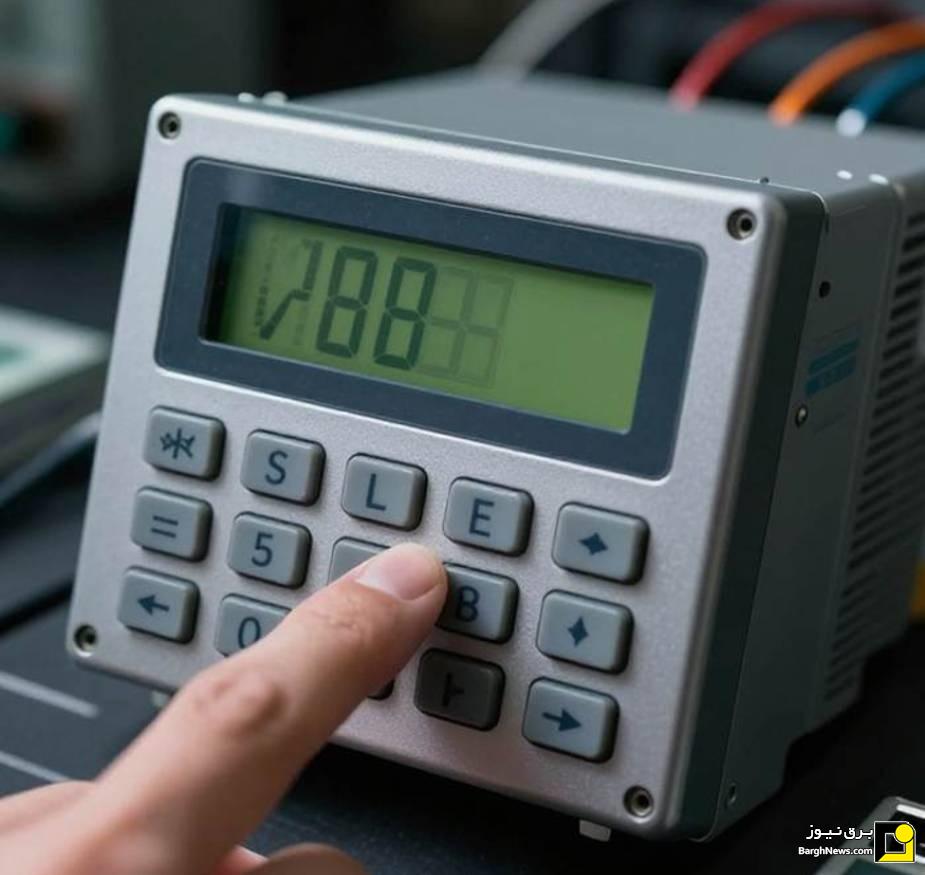

کلید پارامتردهی اینورتر اینوت روی ترمینال درایو

قلب هر درایو، ساختار پارامتری آن است. در اینورتر اینوت، گروه‌های پارامتری به‌صورت منطقی تفکیک شده‌اند:

• گروه ۰ (پارامتر‌های کاربری و نمایش): زبان، منبع فرمان (پنل / ترمینال / ارتباطات)، منبع فرکانس مرجع و رمز ورود.
• گروه ۱ (پارامتر‌های موتور): ورود دقیق جریان نامی، فرکانس نامی، دور اسمی و توان موتور؛ پایه صحیح ماتریس گشتاور در کنترل برداری بدون سنسور (Sensorless Vector Control) است.
• گروه‌های رمپ و V/F: تنظیم شیب شتاب/ترمز، انتخاب الگوی V/F (خطی، مربعی، چندنقطه‌ای) و جبران‌سازی گشتاور استاتور برای بالا بردن گشتاور در فرکانس‌های زیر ۵ هرتز.
• گروه‌های ورودی/خروجی: پیکربندی ترمینال‌های دیجیتال (جهت چرخش، چند سرعت، PID، کنترل از راه دور)، ورودی‌های آنالوگ ۰ تا ۱۰ ولت و ۴ تا ۲۰ میلی‌آمپر و خروجی‌های رله برای آلارم و منطق ترمز.
• گروه حفاظت‌ها: نقاط قطع اضافه‌جریان، اضافه‌ولتاژ باس DC، افت ولتاژ، حفاظت حرارتی موتور و تعداد مجاز تلاش‌های راه‌اندازی مجدد (Restart at Power Failure / Speed Tracking) — پارامتری حیاتی در پمپ‌های بزرگی که پس از قطع برق با دور معکوس می‌چرخند.

قابلیت PID داخلی با فیدبک ۴–۲۰ میلی‌آمپر از ترنسمیتر فشار، امکان حذف PLC در سامانه‌های پمپاژ ساده را فراهم می‌کند و ارتباط Modbus RTU روی RS۴۸۵ نیز تلفیق درایو با اتوماسیون تابلو را بدون سخت‌افزار جانبی ممکن می‌سازد. در مجموع، پارامتر دهی اینوت به‌قدری ساختارمند است که یک تکنیسین با ترمینال کیپد و بدون ابزار PC می‌تواند درایو را برای یک کاربرد گشتاور-محور کالیبره کند؛ البته برای پروژه‌های بزرگ، ذخیره نسخه پشتیبان مجموعه پارامتر نهایی با کیپد یا نرم‌افزار کامپیوتری، خطای راه‌اندازی را به‌شدت کاهش می‌دهد.

عملکرد در کاربرد‌های سنگین: پمپ‌های بزرگ و جرثقیل‌ها

ایستگاه پمپاژ صنعتی با درایو فرکانس متغیر

پمپ‌ها و فن‌های بزرگ: در پمپ سانتریفیوژ، توان مصرفی با مکعب دور تغییر می‌کند؛ بنابراین استفاده از سری P (با اضافه‌بار حدود ۱۲۰٪ برای ۶۰ ثانیه) در توان برابر، بهینه‌تر و اقتصادی‌تر از سری G است. پارامتر‌های کلیدی اینجا فعال‌سازی PID، تعریف حداقل/حداکثر فرکانس (مثلاً ۲۵ تا ۵۰ هرتز برای جلوگیری از کار در ناحیه کاویتاسیون)، تنظیم زمان رمپ طولانی برای محدود کردن ضربه هیدرولیکی لوله‌ها و فعال‌کردن تابع Sleep/Wake برای خاموشی خودکار در دور کم‌بار است. برای جلوگیری از پدیده Water Hammer، شیب ترمز باید متناسب با اینرسی ستون آب تنظیم شود، نه صرفاً با زمان مطلوب اپراتور.

جرثقیل‌ها و بالابرها: برخلاف پمپ، بار جرثقیل «گشتاور-ثابت» با امکان منفی‌شدن گشتاور در مرحله پایین‌آوردن بار است. اینجا سه الزام مهندسی مطرح می‌شود: نخست، گشتاور کافی در سرعت صفر و نزدیک صفر که با کنترل برداری بدون سنسور و جبران‌سازی لغزش (Slip Compensation) تأمین می‌شود؛ دوم، مدیریت انرژی ترمزی که در بار‌های سنگین ولتاژ باس DC را بالا می‌برد و نیازمند مقاومت ترمز یا یونیت ترمز خارجی است — پارامتر آستانه اضافه‌ولتاژ و ترمز DC باید دقیقاً مطابق مشخصات مقاومت تنظیم شود؛ سوم، کنترل ترمز مکانیکی با خروجی رله درایو به‌گونه‌ای که ترمز دقیقاً بعد از مغناطیس‌شدن موتور باز و قبل از صفر شدن گشتاور بسته شود. پارامتر‌های منطق فرمان ترمز (Brake Control Logic) در این‌جا تعیین‌کننده ایمنی بار هستند.

نوار نقاله‌ها، سنگ‌شکن‌ها و میکسرها: در این کاربرد‌های ضربه‌ای، گشتاور راه‌اندازی بالا و قابلیت Speed Tracking Restart (تلفیق با موتور در حال چرخش) باعث می‌شود راه‌اندازی مجدد پس از خاموشی لحظه‌ای، بدون جریان هجومی مخرب انجام شود.

نکات نصب، حفاظ‌ت و بهینه‌سازی

تجربه میدانی تابلوبرق‌ساز‌ها نشان می‌دهد بخش عمده خرابی‌های زودهنگام درایو ریشه در نصب دارد، نه در قطعه:

• خنک‌کاری: فاصله عمودی حداقل ۱۰۰ میلی‌متر بالای و پایین درایو رعایت شود؛ در محیط‌های گرد و غباری، فیلتر هوای ورودی فن تعبیه و تمیزکاری دوره‌ای هیت‌سینک در برنامه نگهداری پیشگیرانه گنجانده شود. تقریباً هر ۱۰ درجه سانتی‌گراد افزایش دما بالای حد مجاز، عمر خازن‌های DC را نصف می‌کند.

• چوک DC و رآکتور خطی: در توان‌های بالا و شبکه‌های با هارمونیک بالا یا نوسان ولتاژ، افزودن چوک DC یا رآکتور ورودی، THDi جریان را به‌طور محسوس کاهش داده و از خازن باس در برابر اضافه‌جریان محافظت می‌کند.

• سیم‌کشی کنترل: کابل‌های آنالوگ و دیجیتال باید جدا از کابل موتور، ترجیحاً شیلددار و با شیلد تک‌سر زمین شوند؛ طول کابل موتور از حد مجاز درایو بیشتر نشود و در صورت نیاز از فیلتر خروجی سینوسی استفاده شود.

• زمین‌کردن: مقاومت زمین کمتر از ۱۰ اهم و اتصال مستقیم ترمینال PE درایو به شینه زمین تابلو، شرط پایداری ورودی‌های آنالوگ است.

• بهینه‌سازی پس از راه‌اندازی: اجرای Auto-Tuning با داده‌های پلاک موتور، ثبت نسخه پشتیبان از مجموعه پارامتر نهایی و پایش دوره‌ای آلارم‌ها از طریق رله خروجی، سه اقدامی است که عمر بهره‌برداری درایو را چند برابر می‌کند.

انتخاب تأمین‌کننده معتبر و منابع خرید

در کاربرد‌های سنگین، اصالت کالا و پشتیبانی فنی به همان اندازه مشخصات فنی اهمیت دارد؛ درایو تقلبی یا بدون گارانتی در نقطه اوج بار فرآیند، هزینه توقف تولید را چند برابر قیمت خودش تحمیل می‌کند. تأمین‌کننده معتبر باید ارائه‌دهنده گارانتی رسمی، مشاوره فنی پیش از خرید برای انتخاب سری G یا P، و پشتیبانی در پارامتردهی اولیه باشد.

برای مشاهده مدل‌ها، بازه‌های توان و استعلام قیمت، به صفحه اینورتر اینوت مراجعه کنید؛ همچنین در صورت نیاز به مشاوره تخصصی برای انتخاب درایو مناسب کاربرد سنگین یا یافتن نمایندگی اینورتر معتبر، کارشناسان الکتروبازار آماده پاسخ‌گویی به مهندسان و تابلوبرق‌سازان هستند.
