کنترل فاز ستاره مثلث شیوا امواج یکی از تجهیزات نسبتاً جدیدی است که شیوا امواج ارائه کرده و در مدار ستاره مثلث اتوماتیک مورد استفاده قرار می گیرد.
در آموزش های گذشته دو مدل مدار ستاره مثلث اتوماتیک راه خدمت تان آموزش دادیم یکی با تایمر ستاره مثلث و یکی هم با تایمر معمولی، در این آموزش به سیم بندی این تجهیز شیوا امواج خواهیم پرداخت.
کنترل فاز ستاره مثلث چیست؟
همانطور که از نام این تجهیز هم پیداست ترکیبی از تایمر ستاره مثلث و کنترل فاز است که اختصاصاً در مدار ستاره مثلث کاربرد دارد به عبارتی دو تجهیز در یک قاب قرار داده شده که در نهایت نیاز به تایمر و کنترل فاز مجزا نخواهیم داشت و همچنین سیم بندی در تابلو کمتر می شود که در نهایت هزینه تمام شده تابلو را کاهش میدهد.
سیم بندی مدار ستاره مثلث اتوماتیک
حالا که با این تجهیز آشنا شدیم، سراغ سیم بندی آن در تابلو ستاره مثلث اتوماتیک خواهیم رفت.
در ویدیوی زیر نحوه سیم بندی این مدل تایمر را خدمت تان توضیح دادیم:
مدار قدرت ستاره مثلث اتوماتیک

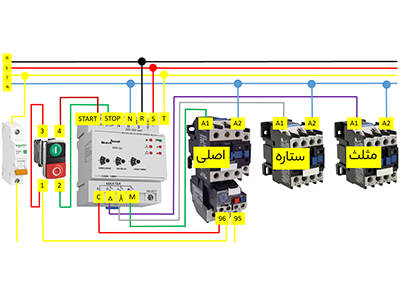

توضیحات کامل سیم بندی مدار فرمان و مدار قدرت را در ویدیوی بالا توضیح دادیم و در تصویر زیر نیز نحوه سیم بندی مدار قدرت را مشاهده میکنید، در مدار ستاره مثلث سیم بندی مدار قدرت خیلی مهم است و اگر سیم ها جابجا بسته شوند فاز ها اتصالی میکند و باعث آسیب دیدن موتور می شود، پس با دقت به تصویر زیر توجه کنید که سیم بندی ها جابجا بسته نشود.
مدار فرمان ستاره مثلث اتوماتیک
در تصویر زیر مدار فرمان را مشاهده میکنید که به لطف این تجهیز، سیم بندی مدار ستاره مثلث بسیاز ساده تر شده است.
