نصب کنتاکتور در برق صنعتی بسیار کاربرد دارد. در آموزش های گذشته به این مساله پرداختیم که کنتاکتور چیست و چه کاربردی دارد و در این آموزش روش نصب کنتاکتور های سه فاز و تک فاز را آموزش خواهیم داد، اصولاً در برق تک فاز هم از کنتاکتور های تک فاز و هم از کنتاکتور های سه فاز میتوانیم استفاده کنیم.

روش نصب کنتاکتور سه فاز در مدار تک فاز

کنتاکتور های سه فاز، سه ورودی و سه خروجی دارند؛ برای این که ما یک مصرف کننده تک فاز به کنتاکتور متصل کنیم کافیست یک فاز به پیچ شماره 1 کنتاکتور وارد شود سپس سه ورودی را به هم انشعاب داده و در قسمت خروجی کنتاکتور مانند ورودی، سیم ها را به هم انشعاب دهیم و یک سیم خروجی از آن خارج کنیم.

روش نصب مدار فرمان کنتاکتور تکفاز

برای نصب مدار فرمان کنتاکتور، هم می توانیم از کلید فرمان استفاده کنیم و هم می توانیم از شستی های استپ و استارت استفاده کنیم.

در ویدیوی زیر نحوه سیم بندی کنتاکتور های تک فاز به همراه شستی استپ استارت را خدمت تان توضیح دادیم. پیشنهاد می کنم ویدیو را تا انتها مشاهده کنید تا اساس سیم بندی کنتاکتور تک فاز به همراه شستی استپ استارت را یاد بگیرید.

همانطور که در ویدیوی بالا هم خدمتتان توضیح دادیم برای اینکه در کنتاکتور های تک فاز ما بتوانیم از شستی استپ استارت استفاده کنیم نیاز است که یکی از پیچ های مدار قدرت کنتاکتور را برای مدار فرمان استفاده کنیم و نول را مستقیم به مصرف کننده بدهیم.

نصب کنتاکتور تکفاز با شستی استپ استارت

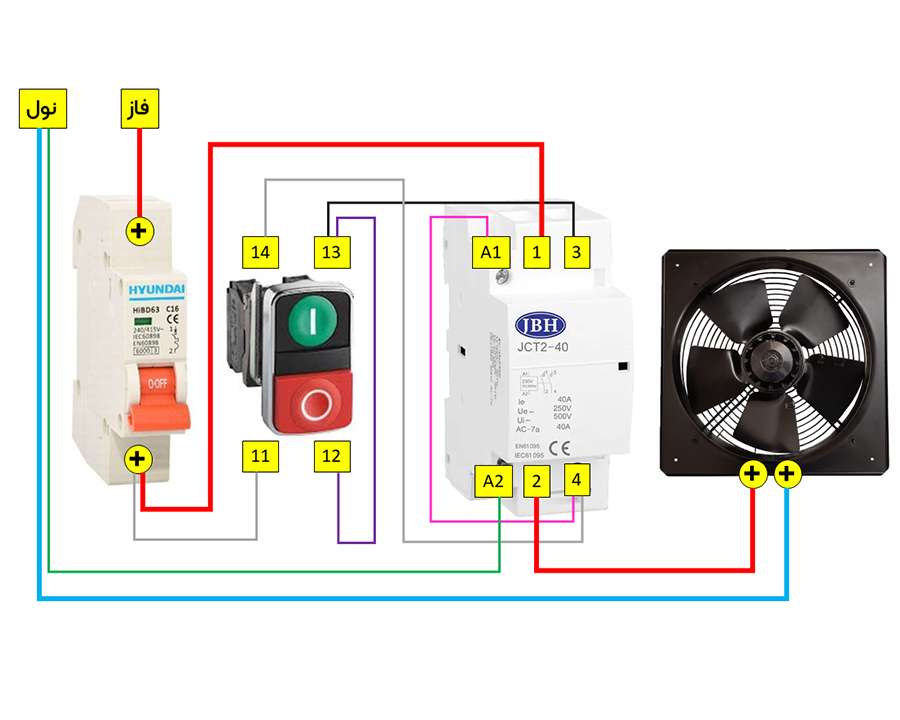

در تصویر زیر نقشه سیم بندی کنتاکتور تکفاز با شستی استپ استارت را مشاهده می کنید:

نصب کنتاکتور تکفاز با کلید فرمان 0 – 1

اگر بخواهیم برای فرمان دادن به کنتاکتور تک فاز از کلید فرمان استفاه کنیم، کلید های فرمان دو پیچ دارند که با 3 و 4 مشخص  شده اند، عملکرد این کلید ها دقیقاً مانند کلید های تک پل در  برق ساختمان است منتهی در تابلو برق صنعتی از آن استفاده میشود.

برای نصب کلید فرمان  کافیست یک سیم فاز از کلید مینیاتوری به پیچ شماره 3 وارد کنیم و یک سیم هم از پیچ شماره 4 به A1 کنتاکتور وصل کنیم و در انتها هم یک سیم نول به A2 کنتاکتور وصل کنیم،

حالا با استفاده از کلید فرمانی که به کنتاکتور متصل کرده ایم میتوانیم به کنتاکتور فرمان قطع و وصل دهیم.

در تصویر زیر نقشه این سیم بندی را مشاهده می کنید:

روش نصب کنتاکور سه فاز با کلید فرمان 0 – 1

برای نصب کنتاکتور سه فاز در ابتدا باید سیم های ورودی و خروجی مدار قدرت را وصل مصرف کننده کنیم(خط های ضخیم در تصویر زیر).

برای این کار کافیست سه فاز که برق ورودی ما است به پیچ های 1-3-5 وصل کنیم و سه رشته سیم دیگر هم از پیچ های 2-4-6 به مصرف کننده سه فاز مان وصل کنیم،

مدار فرمان هم خطوط نازکی است در تصویر زیر مشاهده می کنید.

روش نصب کنتاکور سه فاز با شستی استپ استارت

نحوه سیم بندی کنتاکتور سه فاز با شستی استپ استارت به این صورت است که فاز به ورودی استپ می‌دهیم و پیچ های سه و چهار شستی استارت را با سه و چهار یا نرمال اوپن کنتاکتور به صورت موازی وصل کنیم.

در تصویر زیر نقشه سیم بندی کنتاکتور با شستی استپ و استارت را مشاهده می کنید:

نکته مهم:

در تصاویر بالا سیم بندی کنتاکتور سه فاز به همراه شستی استپ استارت و کلید فرمان را یاد گرفتیم. نکته مهمی که وجود دارد این است که مصرف کننده های سه فاز نیاز به حفاظت بیشتری دارند تا دچار آسیب جدی نشوند و مانند مصرف کننده های تکفاز نیستند که از حساسیت کمی برخوردار باشند؛ در مصرف کننده های سه فاز باید بار مصرفی کنترل شود و همچنین سه فاز شبکه هم کنترل شود تا آسیبی به الکتروموتور یا مصرف کننده سه فاز مان وارد نشود.

به همین خاطر نیاز است که در کنار کنتاکتور از بیمتال به همراه کنترل فاز هم استفاده کنیم.

در در لینک زیر نصب کنتاکتور به همراه کنترل فاز و بیمتال را خدمت شما آموزش داده ایم.

آموزش نصب کنتاکتور به همراه بیمتال و کنترل فاز

کنتاکتور ها نه تنها در برق صنعتی کاربرد دارند بلکه در برق ساختمان نیز کاربرد دارند مثلاً می توانیم کل برق ساختمان را به یک کنتاکتور و یک محافظ وصل کنیم تا اگر نوسانی در برق ایجاد شد بلافاصله محافظ خاموش شود و کنتاکتور که به محافظ وصل است نیز خاموش می شود، در نتیجه کل برق ساختمان به وسیله یک محافظ، در برابر نوسانات برق محافظت می شود. در لینک زیر این مورد هم خدمت شما آموزش داده ایم.

آموزش نصب محافظ کلی برق ساختمان با یک محافظ و یک کنتاکتور
