نحوه نصب رله کنترل بار در هنگام راه اندازی موتور سه فاز زیاد استفاده میشود و علاوه بر کنترل فاز نیاز به کنترل بار هم هست که در این آموزش یاد میگیریم چگونه سیم بندی آن را انجام دهیم.
در آموزش راه اندازی موتور سه فاز با کنترل فاز و بیمتال یاد گرفتیم چگونه بی متال در مدار قرار دهیم و همانطور که شما هم میدانید کنترل بار و بی متال کار شان یکی است منتهی ساختار آنها تفاوت دارد، بی متال به صورت مکانیکی عمل می کند یعنی با داغ شدن فلز داخلی آن تغییر حالت میدهد و مدار فرمان را قطع میکند منتهی کنترل بار به صورت الکترونیکی این عمل را انجام میدهد.
به دلیل ساختار کنترل بار، دقت آن از بی متال به مراتب بیشتر است.
فهرست مطالب
تفاوت کنترل فاز و کنترل بار در چیست؟
در آموزش تفاوت کنترل فاز و کنترل بار به صورت کامل تفاوت این دو تجهیز را بررسی کردیم و در این آموزش به سیم بندی این دومدار کنار یک دیگر میپردازیم.

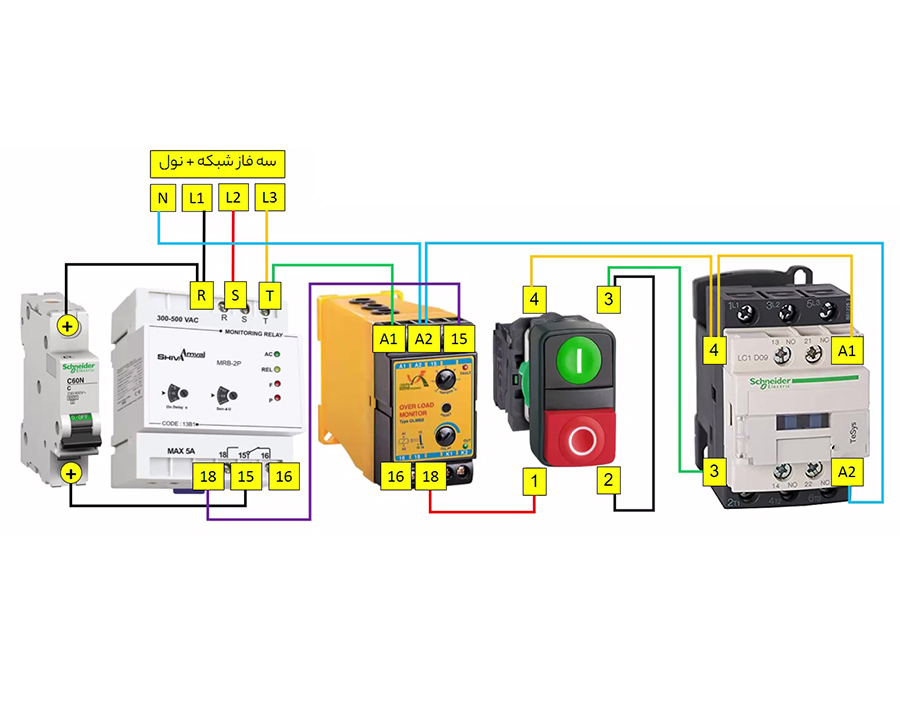

نحوه نصب رله کنترل بار در مدار ( کنترل با کلید فرمان)
نحوه نصب رله کنترل بار را به صورت ویدیویی مشاهده کنید
نحوه نصب رله کنترل بار در مدار ( کنترل با شستی استپ استارت)
در مدار زیر بجای کلید فرمان از شستی استپ استارت استفاده کردیم و نقشه آن را پایین مشاهده میکنید.
در مدارم از استپ استارت استفاده کنم یا از شستی استپ استارت؟
پاسخ این مورد رو در ویدیوی زیر به شما دادیم:
