سنسور حرکتی راه پله یاچشم راه پله چیست؟

شاید برای شما هم پیش آمده باشد که در یک مکانی وارد شدید و به محض وارد شدن شما لامپ های بالای سرتان روشن شده باشد؛در چنین جاهایی از سنسور های چشمی یا سنسور حرکتی راه پله استفاده شده در این مقاله از آموزش برق  می خواهیم با سنسور حرکتی راه پله آشنا شویم.

اگر یک تعریف مختصر و مفید از این نوع وسیله بکنیم میتوان گفت: وسیله ای است جهت کنترل روشنایی یک مکانی که نیاز نیست همیشه لامپ ها روشن بماند همانطور که در قبل اشاره کردیم سنسنور های متعددی وجود دارد که برای کنترل روشنایی از آنها استفاده می شود مانند فتوسل که با تغییر شب و روز لامپ را برای ما خاموش و روشن میکرد،فتوسل با نور تحریک می شد و سنسور حرکتی راه پله با حرکت تحریک می شود حالا حرکت کننده ممکن است انسان باشد یا گربه و یا یک شئ بی جان ، سنسنور های حرکتی در جاهایی مثل پارکینگ ها، راهرو ها، راه پله ها،و حتی جاهایی که علاقه داشتیم آن را نصب کرد.

انواع سنسور حرکتی راه پله

سنسنور های حرکتی که بازاریان پسوند راه پله نیز به آن داده اند و دراصل همان سنسور حرکتی است و در انواع مختلف در بازار وجود دارد:

1 – سنسور حرکتی 140 درجه توکار:

این سنسور ها در حالت مربعی هستند و فقط در حالت افقی به اندازه ی 140 در جه دید دارند در قوطی کلید و پریز نصب می شوند، کاربرد این نوع سنسور های بیشتر در راهرو ها است که وقتی شخص وارد راهرو شد لامپها روشن میشود برد این سنسور ها ار 2.5 متر تا 10 است.

2-سنسور حرکتی 360 درجه سقفی:

این نوع سنسور ها دایره ای شکل هستند و در زاویه ی360 درجه عمل میکنند، محل نصب این نوع سنسنور ها زیر سقف است و معمولاً بعد از درب ورودی نصب می شود تابه محض این که شخص از در وارد شد سنسور عمل کند و لامپ ها روشن شود.

کاربرد این نوع از سنسور های در راه پله ها و پارکینگ ها است قدرت دریافت حرکت در این سنسور ها نیز از2/5 متر تا 12 متر است و بیشترین کاربرد رادر بین انواع سنسور ها دارد.

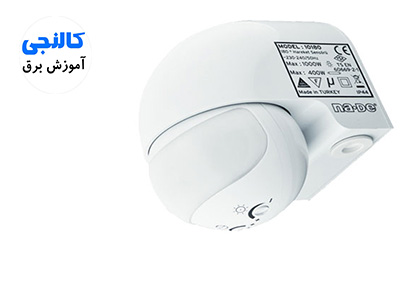

3- سنسور حرکتی 180 درجه دیواری:

این سنسور ها روی دیوار نصب می شوند و قدرت دید آنها 180 درجه است، این سنسور ها در محیط های باز ومحوطه ها مورد استفاده قرار میگیرد.دید این سنسور ها نسبت به سایر سنسنو ها قوی تراست و تا 20 متر نیز توان دید دارند.

4- سنسور 360 در جه توکار سقفی:

این سنسور به جای یکی از هالوژن ها در زیر سقف نصب می شود، به عبارتی باید زیر سقف ما جای قوطی هالوژن باشد تا بتوانیم این از این نوع هالوژن استفاده کنیم

5-سنسور و لامپ سر خود:

این نوع سنسور ها با لامپ های سقفی سر خود است یعنی لامپ سقفی یک قاب دارد و وسط این قاب هم سنسور 360 در جه قرار دارد که معمولاً در راه پله ها از آن استفاده می شود

طریقه نصب سنسور حرکتی راه پله

اصول سیم کشی در سنسورهای حرکتی یا چشم راه پله یکی است در پایین نقشه نصب این سنسوره ای راه پله را مشاهده می کنید.

سنسور های حرکتی راه پله سه پیچ برای وصل کردن سیم دارند که همان طور که در تصویر مشاهده میکنیم یکی از سیم ها فاز ورودی است که به سنسور حرکتی راه پله وصل می شود و سیم دیگر هم فاز خروجی است که به مصرف کننده یا همان لامپ وصل می شود و سیم دیگر هم سیم نول است

تنظیم کردن حساسیت در سنسور حرکتی راه پله

معمولاً همه ی سنسور ها دارای 3 ولوم برای تنظیم کردن حساسیت هستند

time : این ولوم برای تنطیم زمان است یعنی وقتی که سنسور روشن شد پس از گذشت چه مدتی سنسور قطع کند ولامپ خاموش شود.

lux : این ولوم برای حساسیت نوری سنسور است و اگر به سمت منفی بچرخانیم فقط در شب روشن میشود، متناسب با نیاز خود میتوانید این مقادیر را تنظیم کنید.

sens : برای حساسیت عبور اجسام است به این صورت که اگر ولوم آن را روی کم کنیم اگر جسم کوچکی از جلو این سنسور عبور کرد، سنسور وصل نشود.

روش نصب سنسور حرکتی یک پارکینگ و برق کشی آن

چند وقت پیش برای نصب لامپ های سقفی برای پارکینگ که در یکی از آپاراتمان های بندرعباس بودم رفته بودم  و تعدادی لامپ سقفی را نصب کردم و سیم کشی این لامپ ها از قبل آماده بود و روی کلید وصل می شد وقتی کار مان تمام شد صاحب آپارتمان گفت من این روش رو نمی خوام  و من میخوام که وقتی شخصی از در ورودی وارد شد لامپ روشن بشه و نیز وقتی که یک شخصی از در آسانسور وارد پارکینگ شد هم همین لامپ ها روشن شود ونیازی به کلید ها ندارم .

معمولاً در پارکینگ ها تعدادی لامپ و جود دارد که نیاز به دو سنسور است همان طور که برای من اتفاق افتاده بود،در چنین مواقعی باید سه سیم هردو سنسور را به هم وصل میکنیم و در انتها به لامپ هایی که می خواهیم روشن شود وصل می کنیم.

سوال: سنسور ها در جاهایی که محیط باز است چگونه نصب می شود؟

در جاهایی که محیط باز است وبیشتر از سنسور های دیواری استفاده می شود در بعضی مواقع ما نیاز داریم که سنسور خاموش باشد مثلا وقتی که طوفان می آید احتمال دارد خار و خاشاک از جلوی سنسور عبور کند و ما می خواهیم که سنسور در چنین مواقعی خاموش باشد.

برای این کار کافیست در قبل از برق ورودی یک کلید تک پل قرار دهیم تا در چنین مواقعی سنسور را خاموش کنیم.

نصب سنسور راه پله به صورت وصل دایم و اتوماتیک

یکی از سوالاتی که بسیاری از کاربران از ما می‌پرسند این است که ما چطوری می توانیم در مواقع دلخواه سنسور راه پله را غیرفعال کنیم و لامپ به صورت دائم کار وصل بماند.

در تصویر بالا یکی از ساده‌ترین راهکارها و در عین حال کاربردی را خدمت شما ارائه کرده‌ایم که با استفاده از یک کلید تبدیل می توان این کار را انجام داد به فرض مثال شما در پارکینگ خود می خواهید برای چند ساعت لامپ به صورت دائم کار وصل باشد و هی مدام قطع و وصل نشود طبق سیم بندی پایین مدار خود را اجرا می کنید و وقتی کلید در حالت بالا قرار دارد چشمی فعال است و کلاً قطع و وصل لامپ توسط چشمی راه پله انجام میشود و اگر کلید را در حالت پایین قرار دهید چراغ به صورت دائم کار و وصل میماند

امیدوارم از این آموزش کاربردی نهایت استفاده را ببرید
