سیم کشی سوئیچر آیفون تصویری موضوع این آموزش برق ساختمان در کالنجی است همان طور که بسیاری از از شما دوستان با سوئیچر آشنایی دارید یکی از قطعات مهم و کاربردی در آیفون های تصویری است در این آموزش به صورت مفصل به بحث سوئیچر ها می پردازیم

سوئیچر در آیفون تصویری چیست؟

کار اصلی سوئیچر جدا سازی سیگنال زنگ از سیم شماره 1 آیفون است. در آیفون تصویری، 4 رشته سیم اصلی داریم که یکی از رشته ها کارش رفت و برگشت صدا، انتقال سیگنال زنگ و در بازکن است که باید سیگنال زنگ را از این رشته جدا کنیم و به همین خاطر از سوییچر در آیفون تصویری استفاده می کنیم.

قبل از اینکه سیم کشی سوئیچر آیفون تصویری را یاد بگیریم نیاز است درک صحیحی از خود سوئیچر داشته باشیم و بدانیم که سوئیچر ها دقیقا چه کاری را انجام می دهند و چه وظیفه ای بر عهده دارند در ویدیو پایین به این مساله پرداخت ایم که کار سوئیچر در آیفون تصویری چیست:

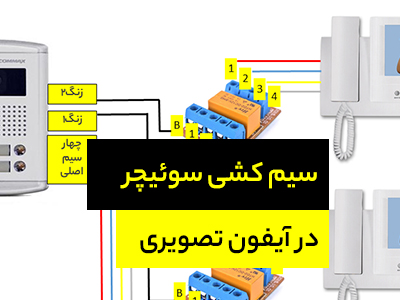

سیم کشی سوئیچر  تکی آیفون تصویری

حالا که در ویدیوی بالا کار سوئیچر را یاد گرفتیم می پردازیم به سیم کشی سوئیچر در آیفون های تصویری:

به صورت کلی برای دو طبقه به بالا نیاز است که از سوئیچر استفاده شود و این سوئیچر ممکن است در پشت پنل نصب باشد یا در پشت مانیتور نصب باشد یا به صورت مجزا خودمان نصب کنیم که در ویدیوی پایین نصب سوئیچر به صورت مجزا در کنار آیفون تصویری را خدمتتان توضیح دادیم:

سوئیچر مرکزی چیست؟

در ویدیوی بالا از یک عدد سوییچر به صورت تک استفاده شده و اگر تعداد واحد ها از دو سه واحد بیشتر باشد از سوییچر مرکزی استفاده میکنیم.

اگر تعدادی سوئیچر را کنار هم بگذاریم و در یک قاب قرار بدهیم تشکیل یک سوئیچر مرکزی می دهد.

در ویدیوی زیر برای درک بهتر نحوه سیم بندی یک سوئیچر مرکزی را خدمت شما آموزش داده ایم.

نقشه سیم بندی سوئیچر مرکزی

در تصویر زیر نحوه سیم بندی سوئیچر مرکزی را مشاهده می کنید.

نتیجه گیری:

اگر بخواهیم یک نتیجه‌گیری کوتاه داشته باشیم که سوئیچر دقیقاً چه نقشی در آیفون های تصویری دارد این پاراگراف را مطالعه کنید:

سوئیچر ها زمانی استفاده می‌شوند که ما میخواهیم در یک ساختمان چند طبقه آیفون تصویری نصب کنیم و در آیفون های تصویری چهار رشته سیم اصلی وجود دارد که رشته رفت و برگشت صدا و زنگ توسط یک سیم انجام میشود و اگر سوئیچر نباشد، زمانی که ما هر کدام از شستی را فشار می دهیم کلیه طبقات زنگ میخورد و اگر سوئیچر نصب کنیم وقتی که ما شستی یک طبقه را فشار دادیم سوئیچر فرمان زنگ آن طبقه را صرفاً صادر می کند و بقیه طبقات زنگ نمی خورد.
