نحوه نصب آیفون تصویری تابا

نصب آیفون تصویری تابا موضوع این آموزش از سری آموزش رایگان آیفون صوتی و تصویری است و قرار است نحوه سیم بندی و نصب آیفون تصویری تابا را یاد بگیریم.

در آموزش های گذشته نصب آیفون تصویری سیماران، نصب آیفون تصویری کوماکس، نصب آیفون تصویری الکتروپیک و همچنین نصب آیفون تصویری کالیوز را یاد گرفتیم و در این آموزش به آیفون تابا خواهیم پرداخت.

فهرست مطالب

سیم بندی آیفون تصویری تابا چگونه است؟

شاید برای تان سوال باشد که چگونه سیم بندی آیفون تصویری تابا را انجام دهیم. در ویدیوی زیر نحوه سیم بندی آیفون به صورت کامل را خدمت تان آموزش دادیم و به راحتی میتوانید سیم بندی پنل، مانیتور، ترانس و قفل بازکن را انجام دهید.

تشریح نقشه سیم بندی آیفون تصویری تابا

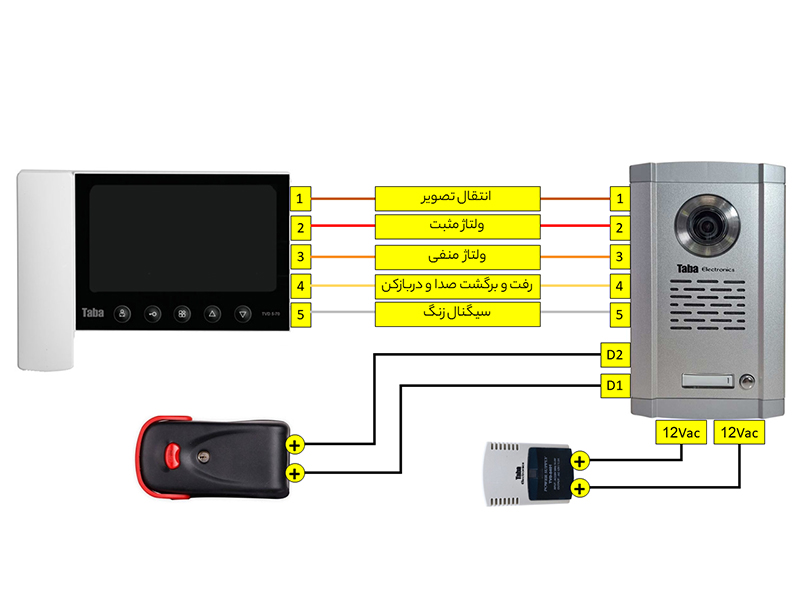

در تصویر زیر نقشه نصب آیفون تصویری تابا را مشاهده می کنید.

برای ارتباط بین پنل و مانیتور در آیفون تصویری تابا به 4 رشته سیم اصلی نیاز داریم + یک رشته سیم زنگ که به ازای هر واحد اضافه می شود فقط سیم زنگ ما اضافه می شود مثلا در یک آیفون یک واحدی 5 رشته سیم داریم و در یک آیفون دو واحدی 6 رشته، در یک آیفون سه واحدی 7 رشته (4 رشته سیم اصلی + 3 رشته زنگ) خواهیم داشت.

هر کدام از 4 رشته سیم اصلی یک وظیفه خاص دارد که در پایین، رنگ هر سیم و وظیفه همان سیم را برایتان ذکر کردیم:

1- سیم قهوه ای: انتقال تصویر از پنل به مانیتور

2- سیم قرمز: ولتاژ مثبت از مانیتور به سمت پنل

3- سیم نارنجی: ولتاژ منفی

4- سیم زرد: رفت و برگشت صدا + دربازکن

سیم سفید هم مربوط به زنگ می باشد که به ازای هر واحد، یک رشته سیم سفید خواهیم داشت.

در مورد سیم 4 ممکن است برای تان سوال باشد دقیقا چه اتفاقی می افتد که یک رشته سیم وظیفه رفت صدا، برگشت صدا و فعال سازی در بازکن را انجام می دهد؟

توضیح این مساله مفصل است و در در دوره نصب و عیب یابی آیفون به صورت کامل این مساله را خدمت تان توضیح دادیم.
