شماتیک انواع گروه برداری در ترانسفورماتور

اصولاً اتصالات ترانسفورماتور‌ها به چهار دستۀ مجزا تقسیم می‌شوند در اینجا می‌توانید شماتیک نحوه اتصال آن‌ها را مشاهده نمایید.

سرویس آموزش و آزمون برق نیوز: در مطلب گروه برداری ترانسفورماتور‌های سه‌فاز و کاربرد آن‌ها توضیحات مربوط به گروه‌های برداری ترانسفورماتور سه ارائه شده است در اینجا نحوه‌ی اتصالات را به صورت شکل مشاهده خواهید کرد.

به طور کلی مطابق استاندارد IEC ۷۶ - ۴، نوع اتصالات ترانسفورماتور‌ها می‌تواند مطابق یکی از اعداد ۱۱، ۱۰، ۸، ۷، ۶، ۵، ۴، ۲، ۱، ۰ باشد.

اصولاً اتصالات ترانسفورماتور‌ها به چهار دستۀ مجزا تقسیم می‌شوند که عبارتند از:

دستۀ یک: به ترانسفورماتور‌هایی گفته می‌شود که دارای گروه ۰، ۴ یا ۸ هستند.
دستۀ دوم: به ترانسفورماتور‌هایی گفته می‌شود که دارای گروه ۲، ۶ یا ۱۰ هستند.
دستۀ سوم: به ترانسفورماتور‌هایی گفته می‌شود که دارای گروه ۱ یا ۵ هستند.
دستۀ چهارم: به ترانسفورماتور‌هایی گفته می‌شود که دارای گروه ۷ یا ۱۱ هستند.

در زیر نحوه اتصال در این گروه‌های برداری را مشاهده کنید.

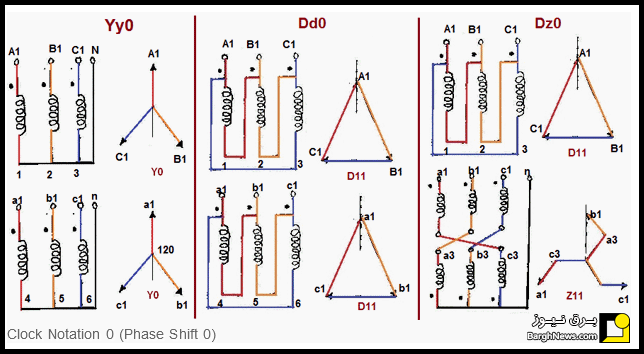

گروه ۰ یا نماد ساعت ۰ (شیفت فاز ۰ درجه)

انواع گروه برداری
